Der Prüfstand
Montagewand, Energieversorgung, Wandlerebene, Bedienfeld
Zuletzt aktualisiert: 13. August 2026

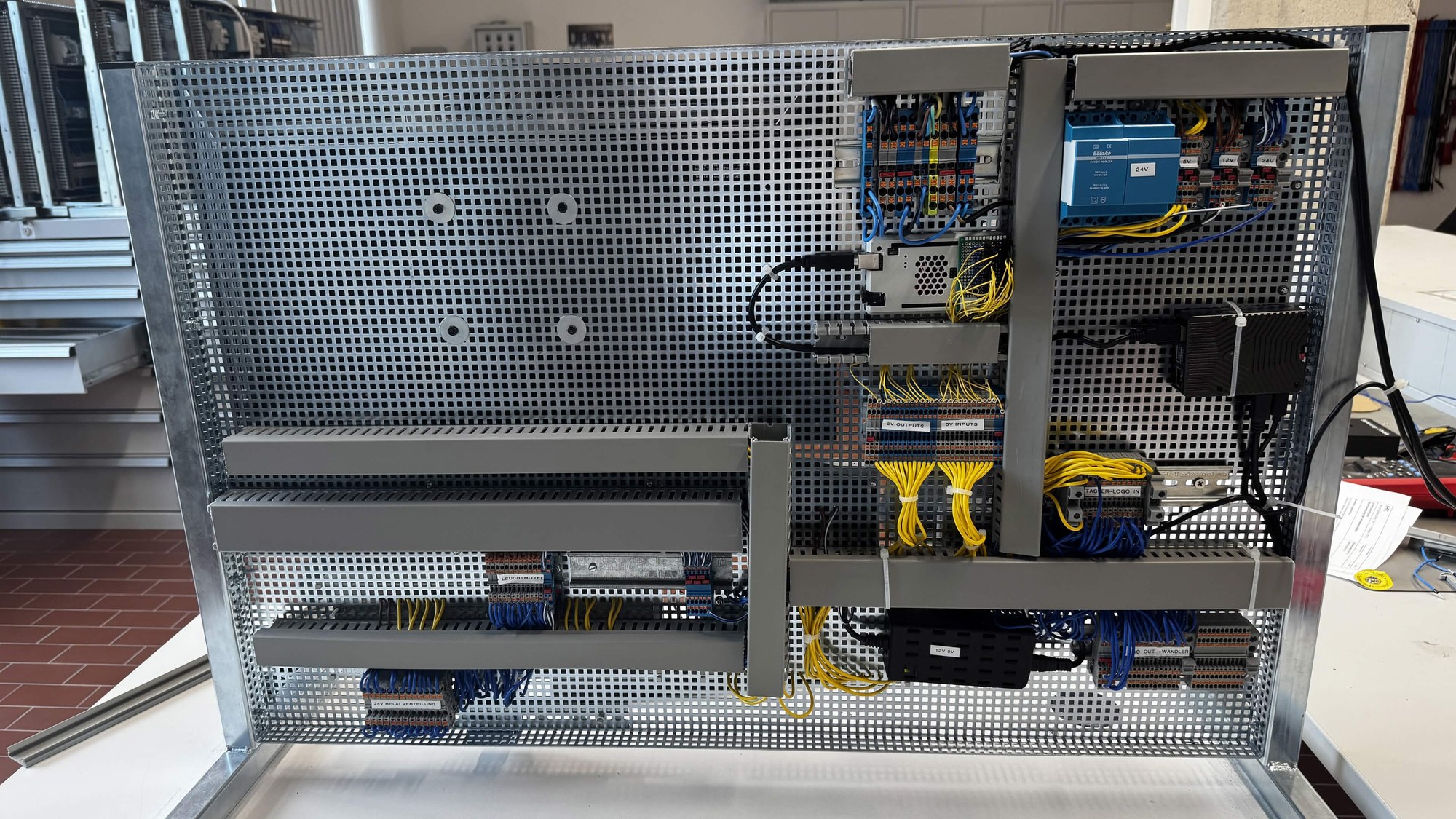

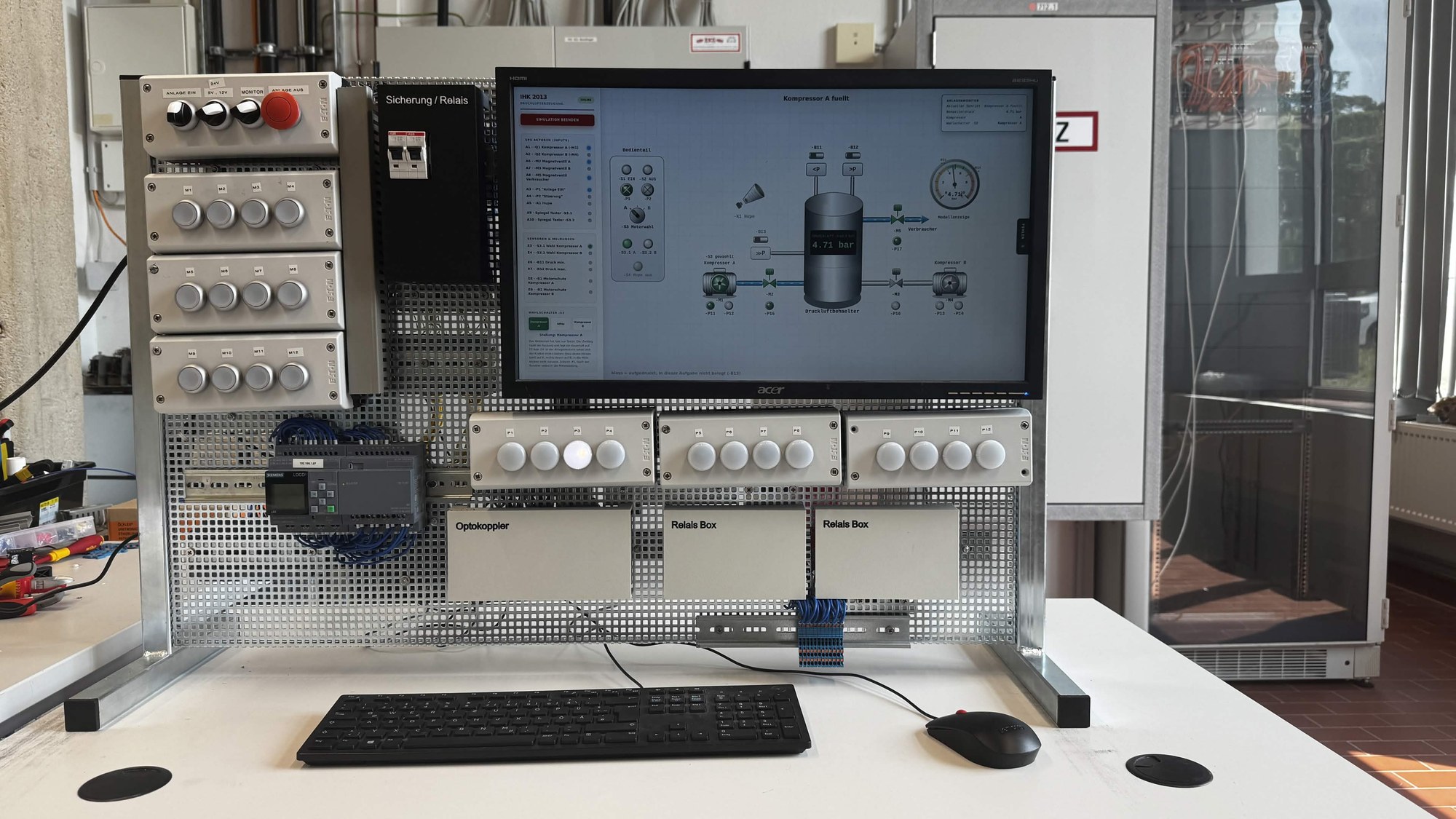

Der Prüfstand ist kein Laboraufbau auf dem Tisch, sondern eine verdrahtete Wand: oben die Steuerung, darunter Bedienfeld und Meldeebene, dahinter die Signalebene mit Netzteilen, Optokopplern und Relais.

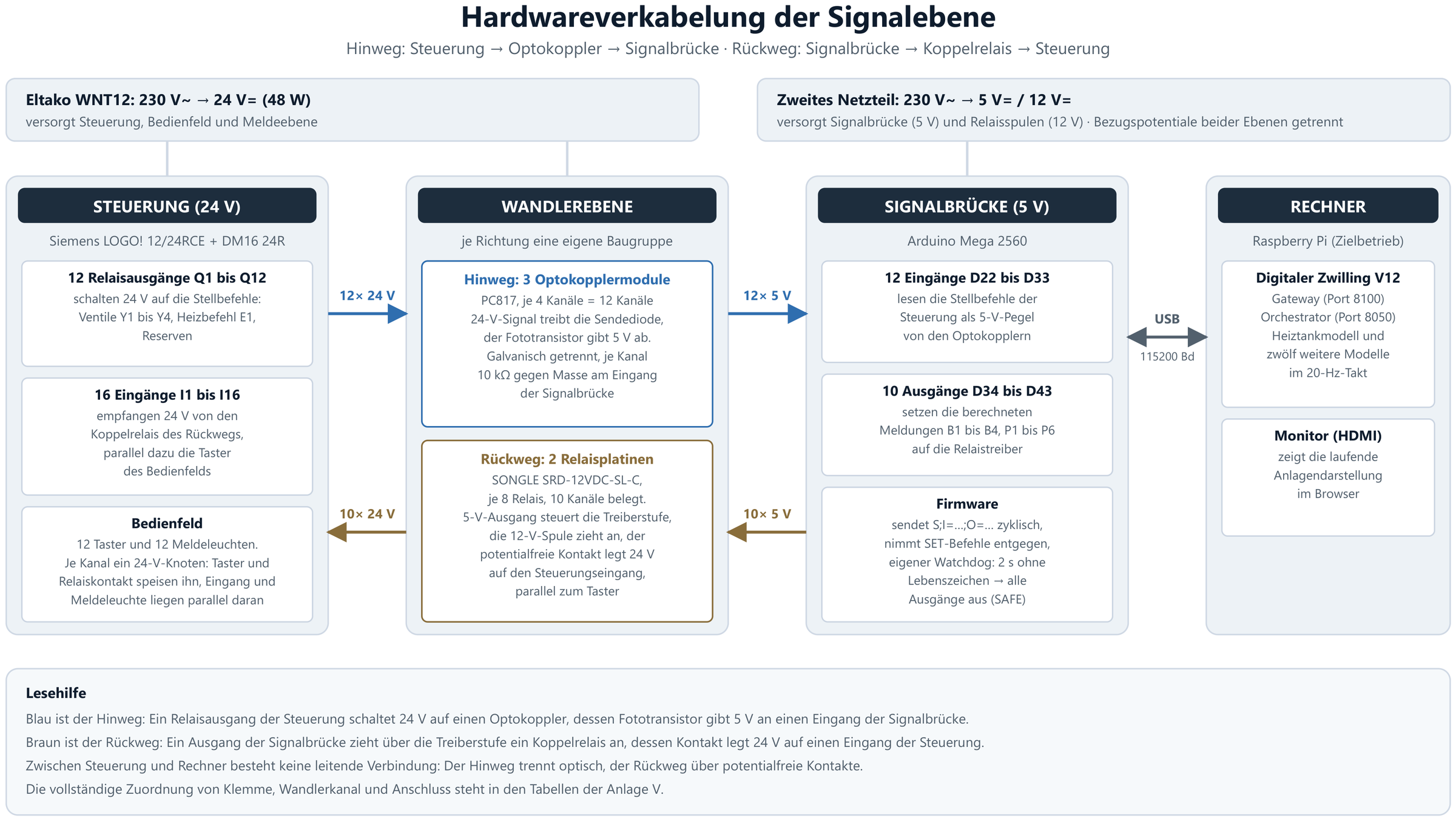

Zwei Wege, zwei Wandlerstufen

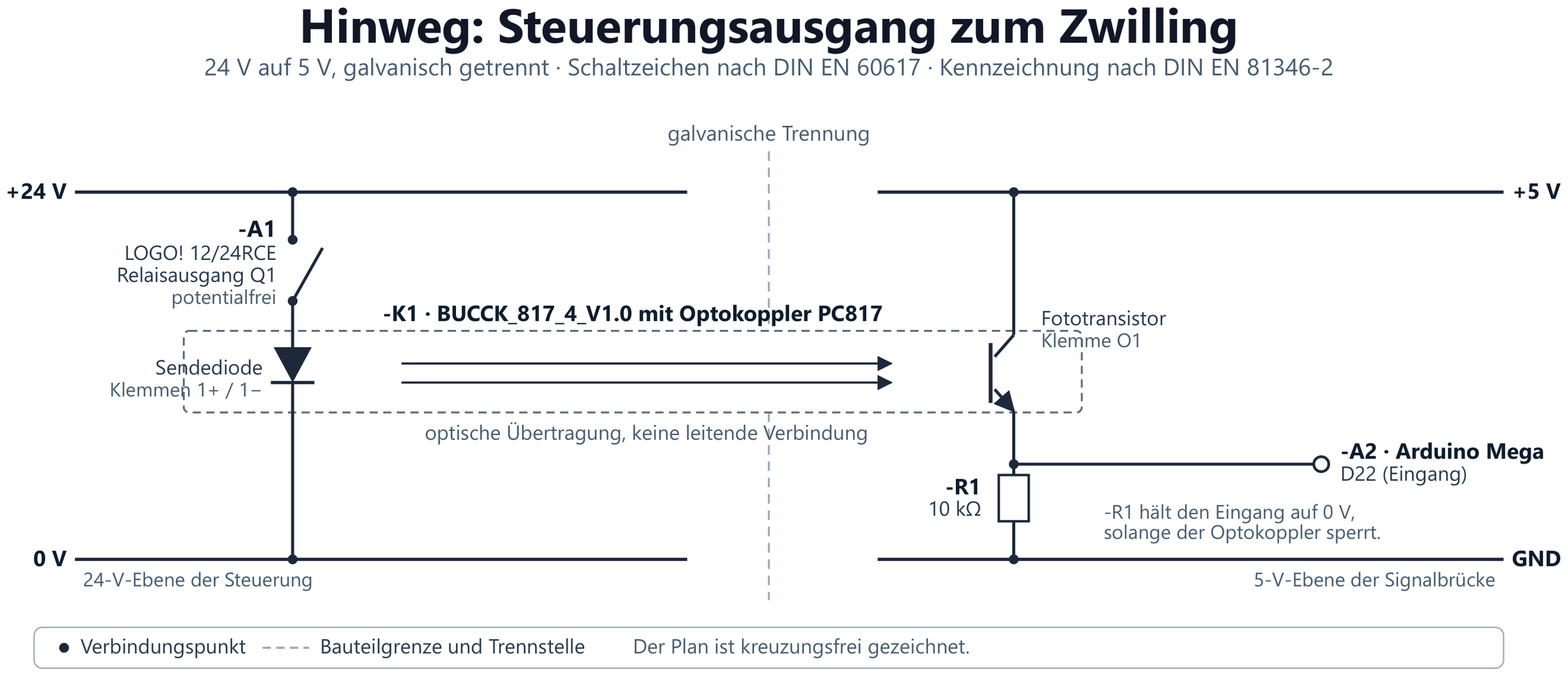

Der Hinweg führt von den Ausgängen der Steuerung über eine Optokopplerbaugruppe (PC817) auf 5 V. Übertragen wird optisch, eine leitende Verbindung zwischen 24-V-Ebene und Signallogik gibt es nicht.

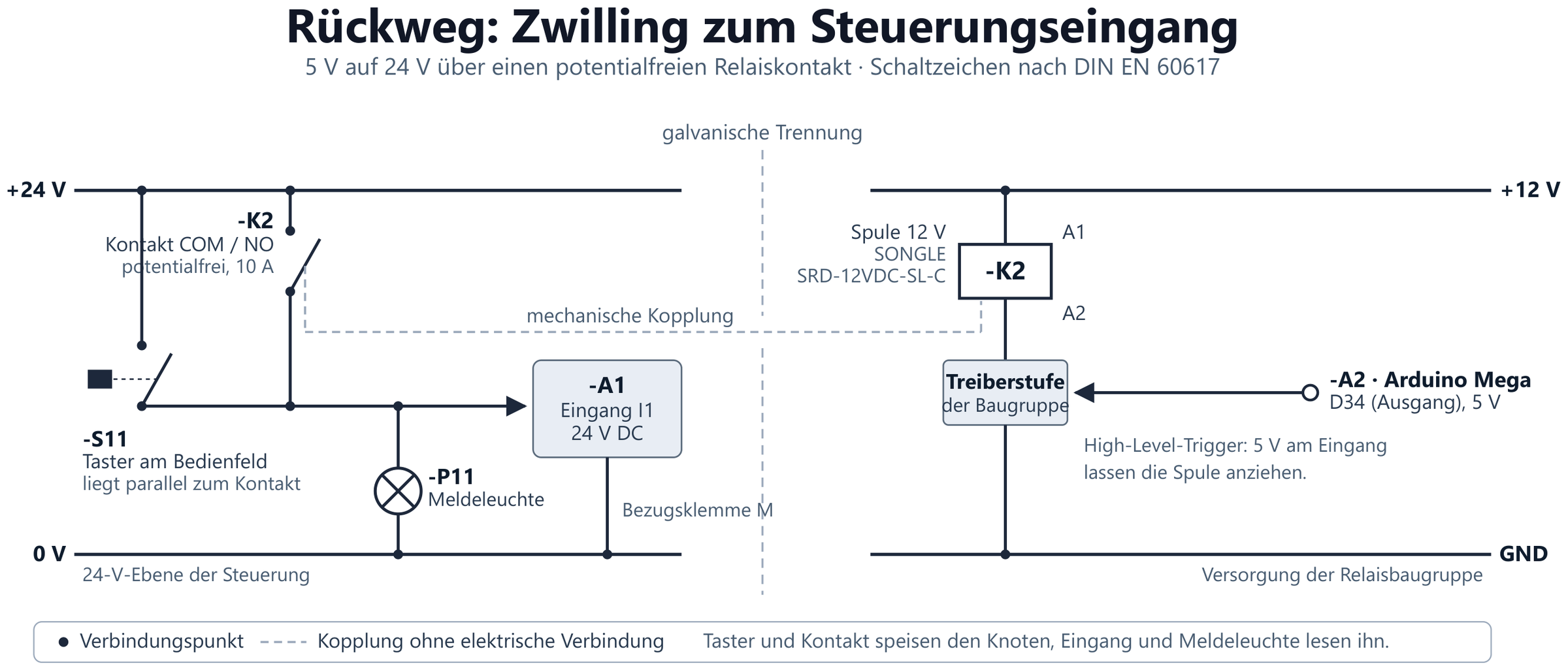

Der Rückweg läuft umgekehrt: Der Arduino schaltet eine Relaisbaugruppe, deren potentialfreier Kontakt 24 V auf den Eingang der Steuerung legt — parallel zum Taster am Bedienfeld, sodass beide dieselbe Wirkung haben.
Energieversorgung

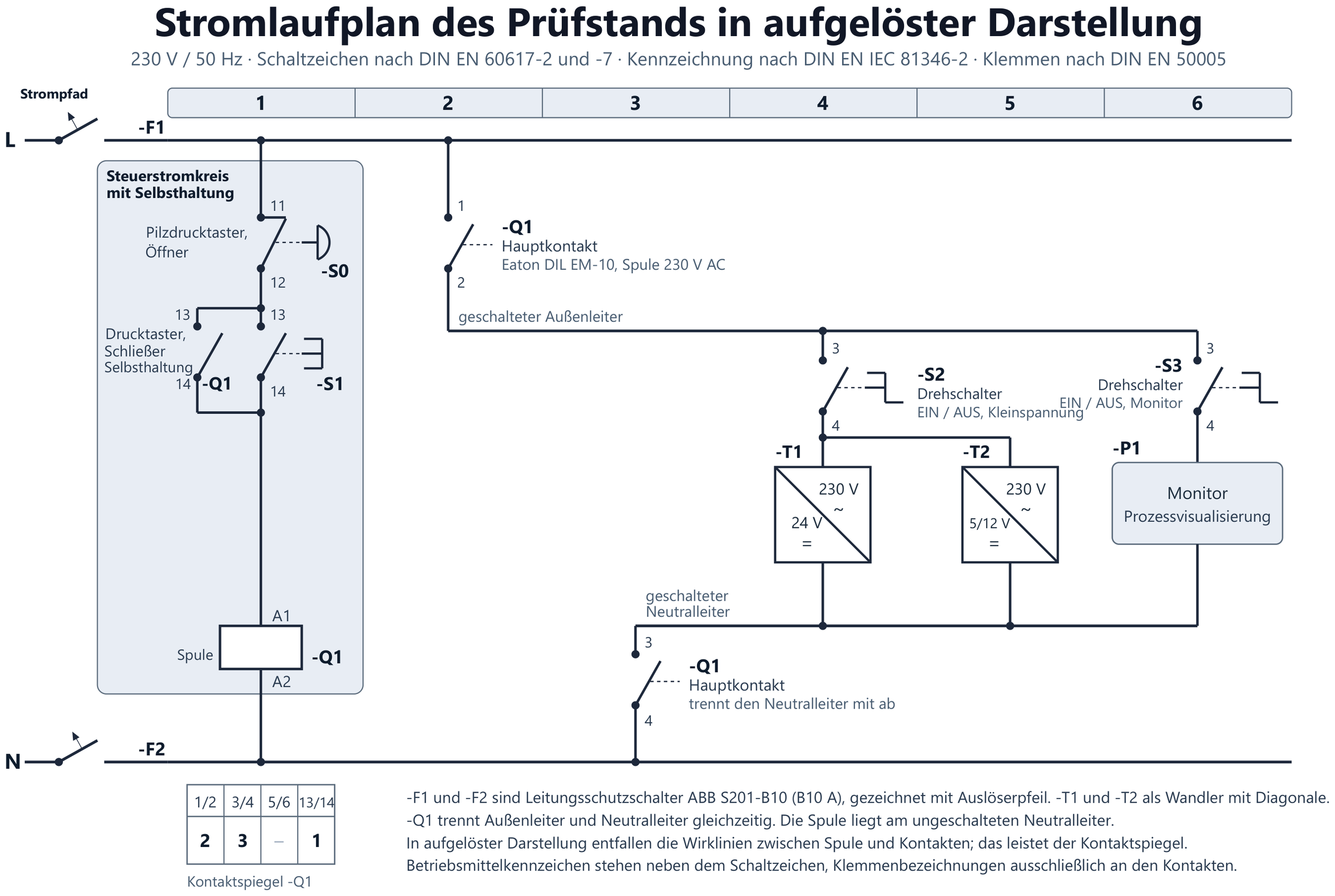

Ein Netzteil macht aus 230 V die 24 V für Steuerung, Bedienfeld und Meldeebene, ein zweites liefert 5 V für die Signalbrücke und 12 V für die Relaisspulen. Die Bezugspotenziale sind bewusst getrennt geführt — das ist der eigentliche Grund für die zwei Wandlerstufen.
